Бункер для зерна

бункер бзк

Предлагаем купить продукцию собственного производства. Бункера с конусным дном типа БЗК предназначены для оперативного хранения зерна (пшеницы, кукурузы, риса, ячменя и пр.), а также гранулированной продукции и комбикормов. Они имеют два варианта выгрузки: из нижнего конуса самотеком в транспортер или непосредственно в автотранспорт. Разница между ними заключается в высоте опор бункера.

Компания представляет два варианта оперативных бункеров БЗК:

  1. Квадратные стальные
  2. Круглые оцинкованные

Компания «Техноград» предлагает купить зерносушильное оборудование российского производства по демократичной цене с доставкой и установкой.


Уточнить актуальные цены

Цена бункера для зерна

Стоимость любого агрегата определяется технологическими характеристиками. Цена бункера для зерна привязана к следующим факторам:

  • размеры;
  • вместимость;
  • комплектация;
  • производитель.

Габариты и вместимость связаны и напрямую зависят от количества хранимой продукции. Комплектация может отличаться в зависимости от способа загрузки: нории, конвейерные системы, пневмозагрузка. Производство оказывает сильное влияние на стоимость. Зарубежный бункер для зерна стоит дороже. В цену добавляются расходы на транспортировку и таможенное оформление. Бункер накопитель для зерна российского производства не уступает в качестве зарубежным аналогам. Материалы и технологии изготовления похожи, если не сказать – идентичны. Однако цена ниже, доставка и сборка быстрее. Предлагаем надежные системы для хранения и обработки сельхозпродукции по небольшой стоимости с гарантией качества. Задать вопросы, получить расчет проекта или оформить заказ можно по телефону, указанному на сайте.

Описание бункеров круглых оцинкованных БЗК

Бункер оцинкованный с конусным дном состоит из крыши в форме конуса, цилиндрического корпуса и конусного днища под углом от 450 до 650 в зависимости от желания заказчика и хранящегося материала.

Крыша состоит из стальной обрешетки, покрытой оцинкованными сегментами толщиной 0,8 мм, соединенными фальцевым замком. В центре крыши бункера находится круглый загрузочный патрубок, через который осуществляется прием зерна и площадка обслуживания с перилами (ограждениями). В одном из сегментов крыши находится контрольное отверстие, через которое можно произвести визуальное наблюдение за внутренней частью бункера и лестницей спуска внутрь бункера для обслуживания. Отверстие ограждено защитным барьером и закрывается люком.

Цилиндрический корпус выполнен по кругу из оцинкованных листов толщиной 1,2 мм - 1,5 мм, соединенных по вертикали двумя рядами болтов, а по горизонтали – одним. Количество сегментов в круге зависит от диаметра бункера. Для упрочнения конструкции по вертикали устанавливаются профилированные стойки из листа толщиной 3 мм. Количество поясов в бункере зависит от его высоты. К стенам крепится наружная монтажная лестница с перилами.

По желанию заказчика есть возможность крепления к каждому поясу внутри бункера датчиков уровня, сигнализирующих о наполнении бункера. Сигнальные лампы от датчиков с мнемосхемой выводятся в отдельный шкаф управления.

Система послойного контроля температуры зерна в бункерах БЗК не устанавливается.

Конусное днище бункера состоит из оцинкованных сегментов, скрепленных между собой болтовым соединением. После соединения всех сегментов днище принимает форму усеченного конуса, в нижней части которого по центру имеется выгрузное отверстие, через которое осуществляется разгрузка бункера. Разгрузка может производиться самотеком в выгрузной транспортер или в автомобиль, в зависимости от высоты опор бункера. Выгрузка регулируется шиберной заслонкой с электроприводом или ручным механизмом.

Прием и выгрузка зерна осуществляется с помощью соответствующих транспортерных устройств (норий, конвейеров шнековых, скребковых, ленточных), которые в комплект поставки бункеров не входят.

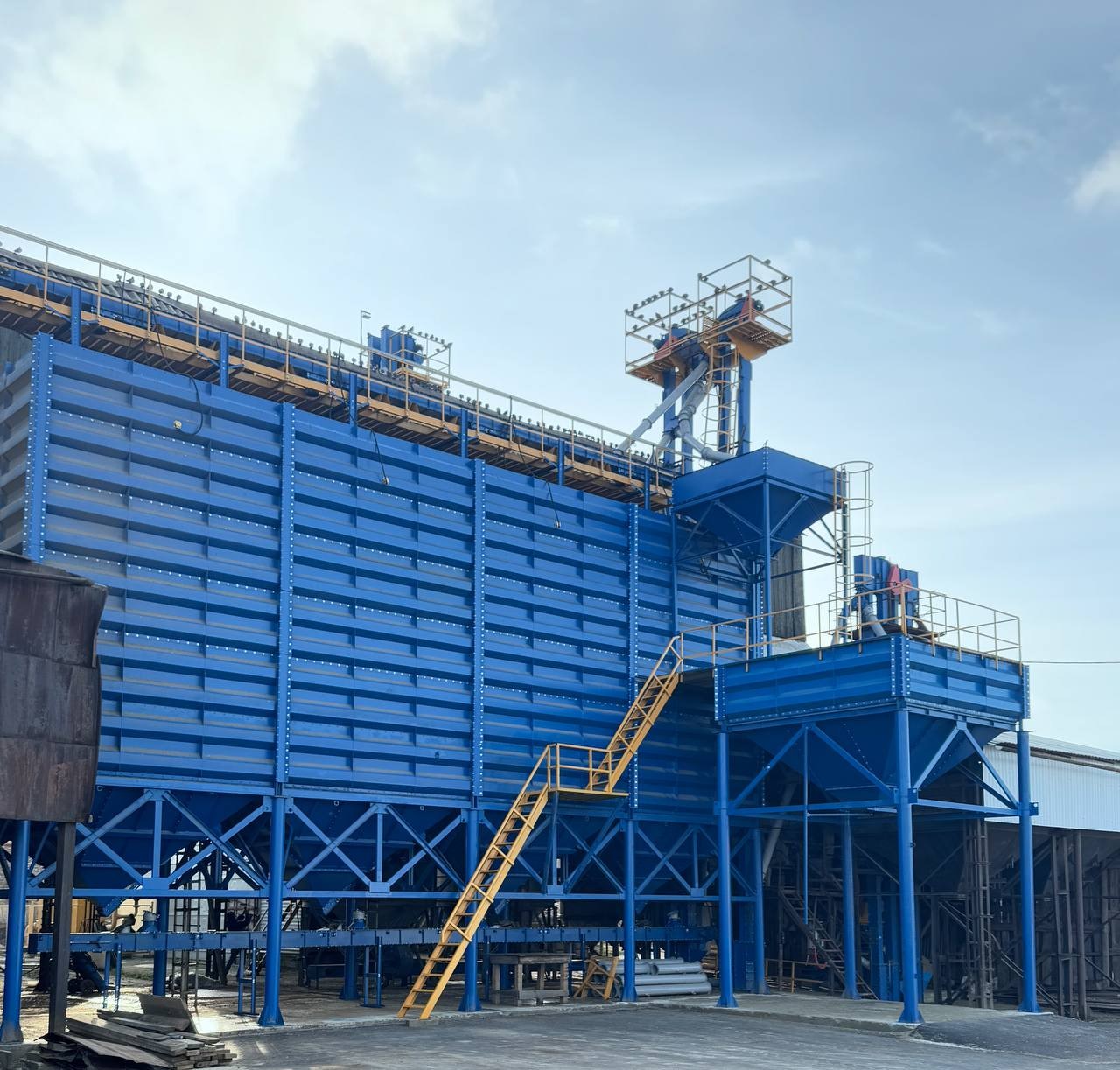

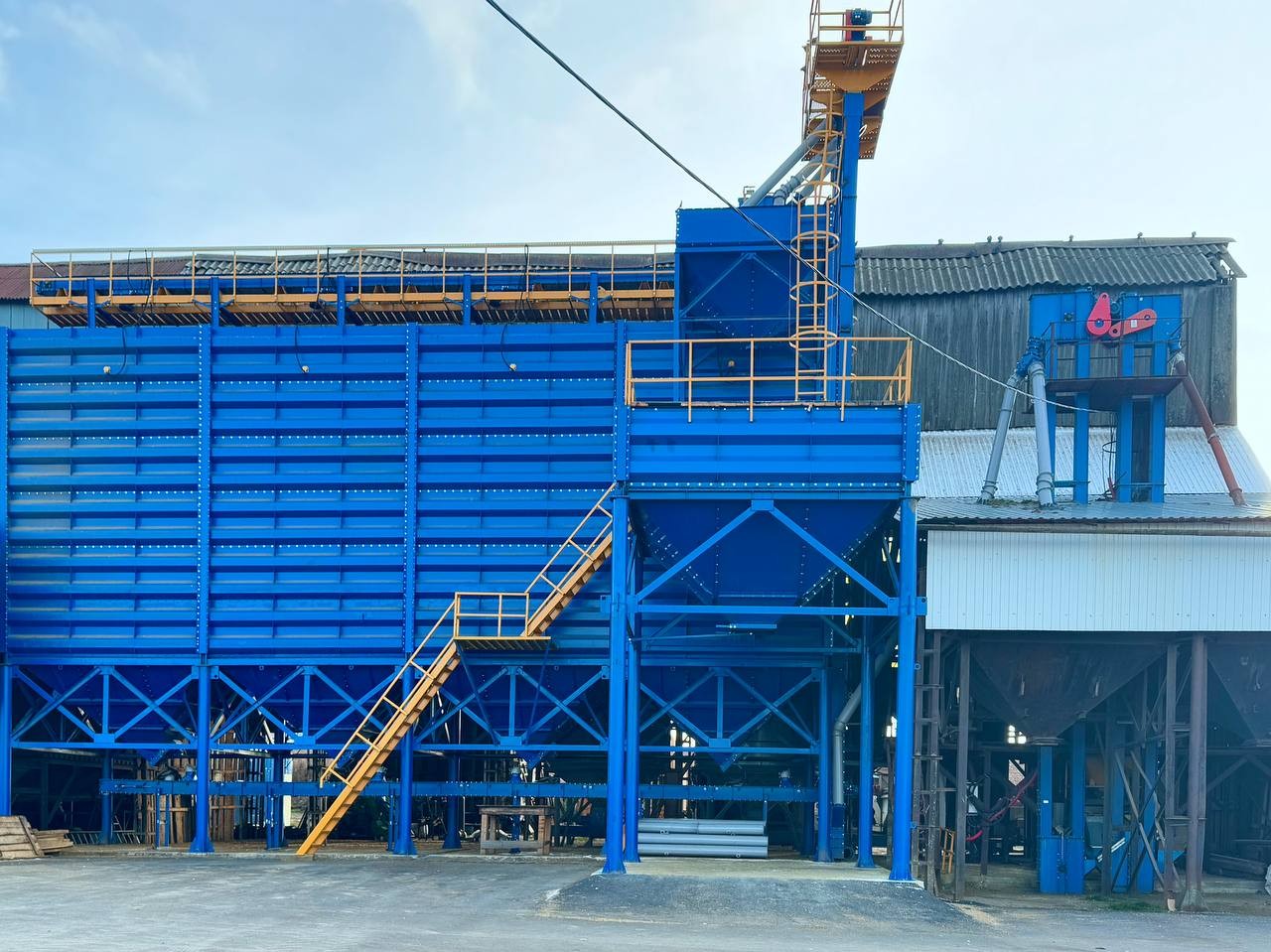

Описание бункеров квадратных стальных БЗК

Бункер стальной состоит из крыши плоской или двухскатной формы, прямоугольного корпуса и днища в форме усеченной пирамиды под углом от 450 до 650 в зависимости от желания заказчика и хранящегося материала.

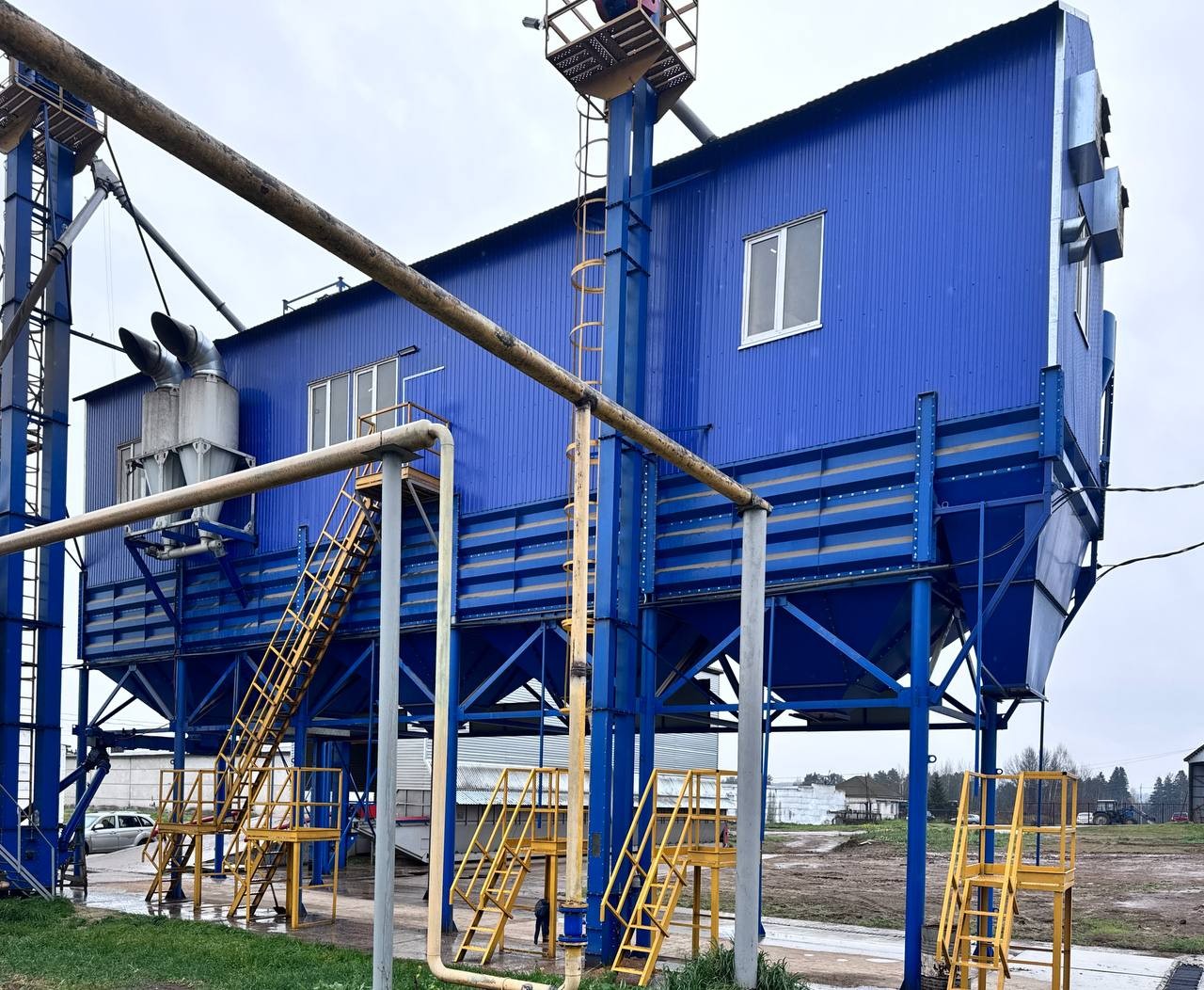

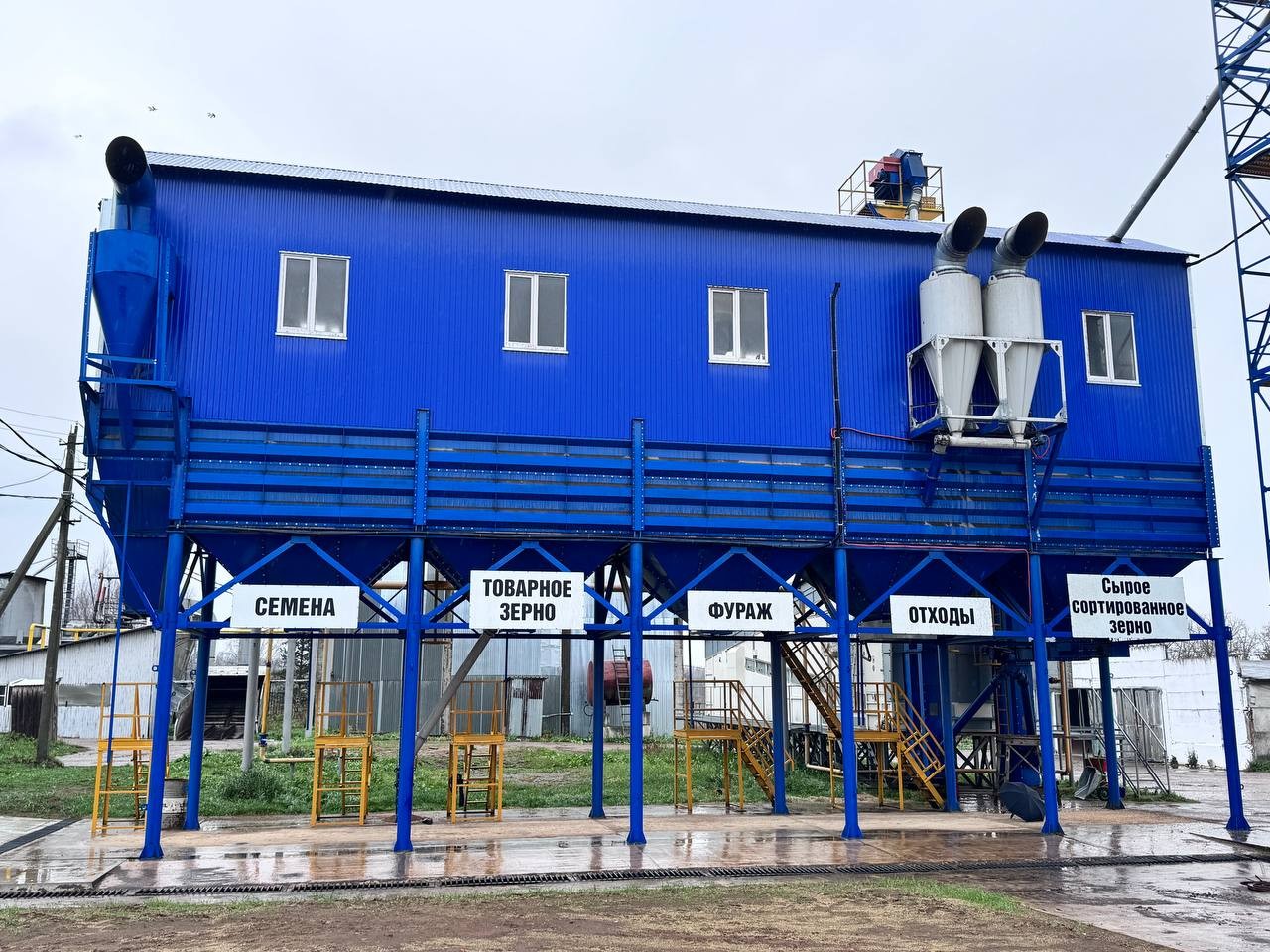

Изготовление крыши возможно в двух вариантах. Первый вариант - это плоская крыша. Стелется дощатый настил на металлическую обрешетку. Подобная крыша делается в случае размещения на бункере дополнительного оборудования. На бункере устанавливается каркасное ограждение конструкции со стенами и кровлей из уголка 50 и профнастила (не входит в комплект поставки). Второй вариант – это двухскатная крыша. Этот вариант подходит, если на бункере не будет устанавливаться дополнительное оборудование. Дощатый настил не стелется. Просто закрывается двухскатной крышей из профнастила. Если нет навеса, то по периметру крыша ограждается перилами.

Система послойного контроля температуры в бункерах под зерно БЗК не устанавливается.

Прямоугольный корпус выполнен из стальных листов толщиной 2 мм на болтовых соединениях. Количество поясов в бункере зависит от его высоты. Для упрочнения конструкции по вертикали устанавливаются стойки толщиной 3 мм. К стенам крепится наружная монтажная лестница с перилами.

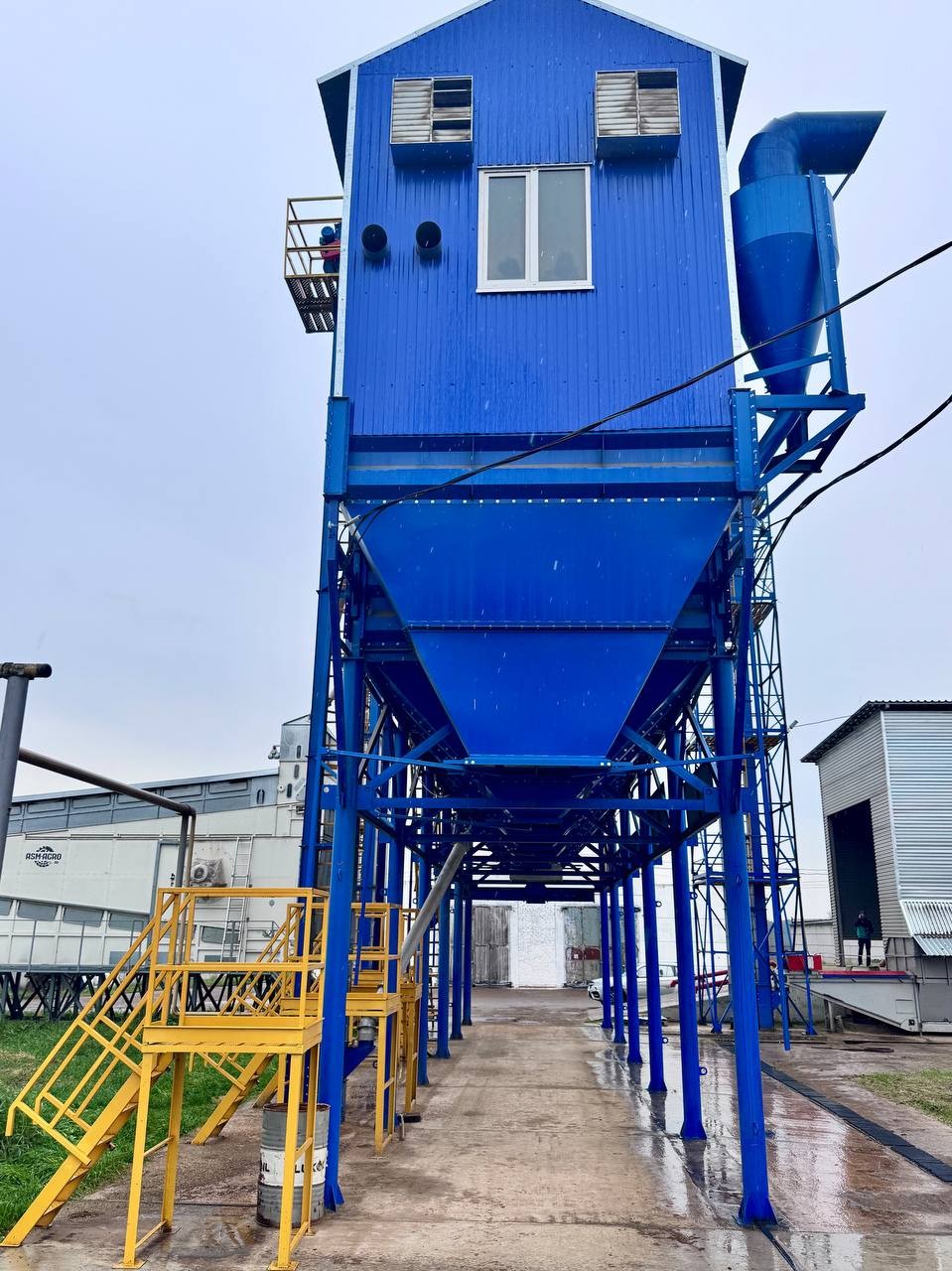

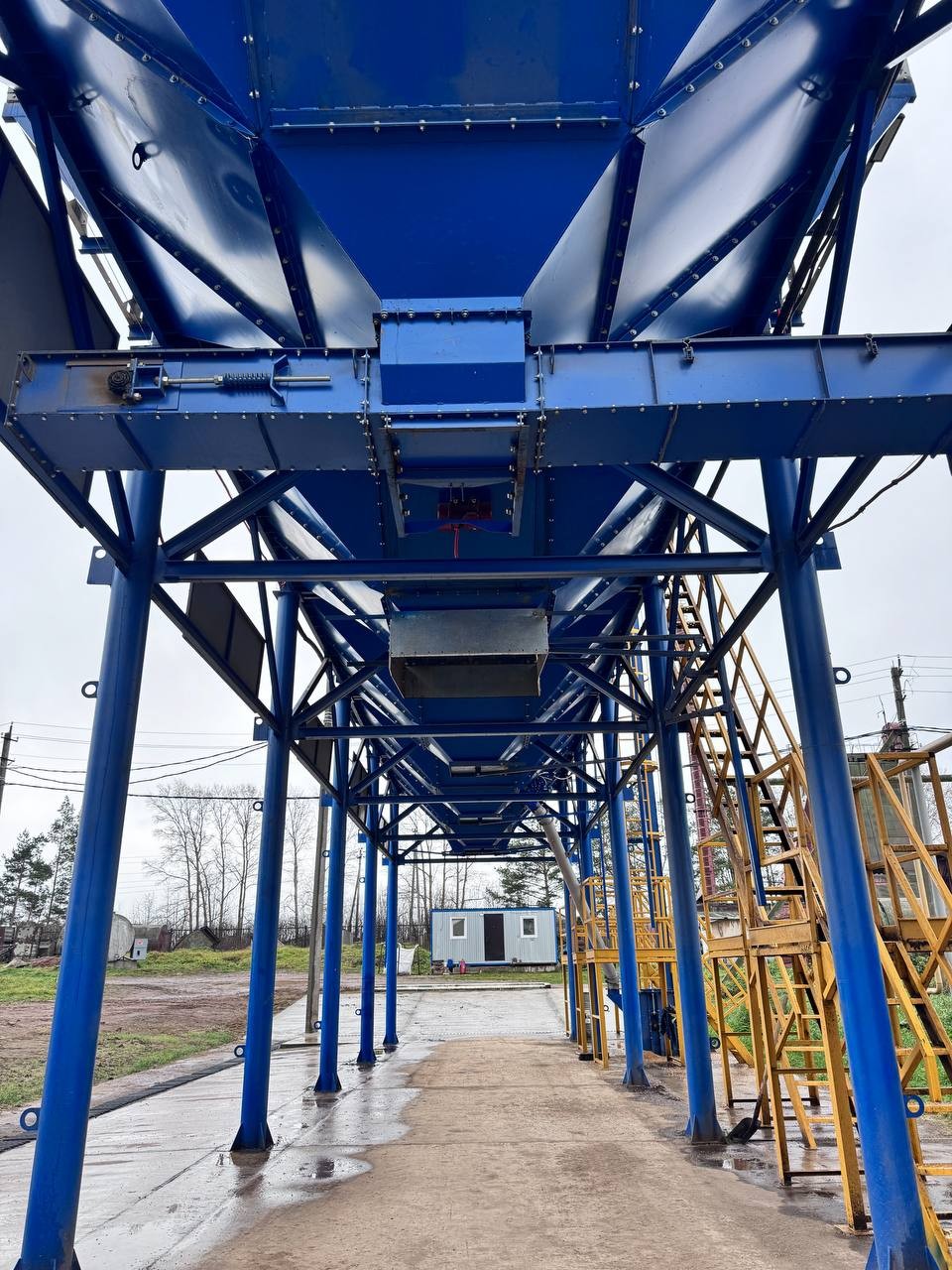

Пирамидальное днище бункера состоит из стальных сегментов на сварных соединениях. После соединения всех сегментов днище принимает форму усеченной пирамиды, в нижней части которого по центру имеется выгрузное отверстие, через которое осуществляется разгрузка бункера. Разгрузка может производиться самотеком в выгрузной транспортер или непосредственно в автомобиль, в зависимости от высоты опор бункера. Выгрузка регулируется шиберной заслонкой с электроприводом или ручным механизмом.

Прием и выгрузка зерна осуществляется с помощью соответствующих транспортерных устройств (норий, конвейеров шнековых, скребковых, ленточных), которые в комплект поставки бункеров не входят.

Прием зерна в бункер осуществляется через загрузочный патрубок, находящийся в крыше бункера.

Бункер для хранения зерна

Обеспечить безопасное содержание зерновых и бобовых сельскохозяйственных урожаев можно с помощью специальных емкостей и помещений. Бункер, предназначенный для хранения зерна, является удобным и долговечным резервуаром, куда сгружают продукцию элеваторы, комплексы ЗАВ, семенные и комбикормовые заводы и агропромышленные предприятия.

  • Служит частью технологического объединения в период послеуборочной обработки зернобобовой продукции.
  • Применяется для временного содержания в подходящих условиях урожайной массы, комбикорма, гранулированных сыпучих продуктов.
  • Контроль температурного режима.
  • Надежное устройство.
  • Помогает организовать оперативную выгрузку на грузовой транспорт – машины, вагоны, грузовики без потерь и загрязнений.
  • Купить бункер можно по выгодным ценам от производителя, выбрать под нужды производства модель.

Технические характеристики бункеров БЗК

Квадратные стальные

Круглые оцинкованные

Материал стеновых панелей

лист стальной толщиной 2 мм

лист оцинкованный толщиной 1,2 мм - 1,5 мм

Материал выгрузного конуса

лист стальной толщиной 3 мм

лист стальной толщиной 3 мм или лист оцинкованный толщиной 3 мм

лист оцинкованный толщиной 1,2 мм - 1,5 мм

Угол наклона выгрузного конуса

от 45-65 градусов

Опоры

Труба D219 мм, стенка 6 мм, уголок 65

Крыша

Плоской формы. Металлическая обрешетка с дощатым настилом, покрытая оцинкованными панелями (или профнастилом)

Конусной формы. Металлическая обрешетка, покрытая оцинкованными панелями или профнастилом, связанными между собой фальцевым замком

Обслуживание

Лестница с перилами для подъема на крышу бункера. Ограждения на крыше бункера. Технологический люк в крыше и лестница для спуска обслуживающего персонала внутрь бункера

Способ загрузки бункера

Транспортер, нория, пневмозагрузка

Дополнительные возможности

На крышу можно устанавливать дополнительное оборудование (сортировальные машины, циклоны и пр.), закрывать навесом

По желанию Заказчика есть возможность установки смотровых люков из оргстекла на каждом поясе

Место установки бункера

Ровная бетонная площадка. Расход – 1 м3 бетона на 1 м2

ТУ

4735-003-24077705-2012

Бункера БЗК квадратные стальные

Технические характеристики БЗК
3,7х20
БЗК 3,7х35 БЗК 3,7х50 БЗК 3,7х65 БЗК 3,7х90 БЗК 3,7х160
Вместимость, м3 20 35 50 65 90 160
Количество поясов, шт 1 2 3 4 6 11
Расстояние от фундамента до выгрузной горловины, м
- при выгрузке конвейером
- при выгрузке в автотранспорт

0,8
3,5
Длина / Ширина, м 3,75/3,75
Материал бункера Лист стальной толщиной 2-3 мм
Высота габаритная при выгрузке в автотранспорт, м 6,4 7,4 8,4 9,4 11,4 -
Масса хранимого зерна (вместимость) с объемной массой γ=750г/л, не более, т 15 26 37 48 67 120
Срок службы, лет 10
ТУ 4735-003-24077705-2015
Гарантия 24 месяца

Бункеры БЗК круглые оцинкованные

Технические характеристики БЗК
2,2/7
БЗК 2,2/17 БЗК 3/30 БЗК 4,5/60 БЗК 5/100 БЗК 5/130
Вместимость, м3 7 17 30 60 100 130
Количество поясов, шт 1 3 3 2 4 5
Расстояние от фундамента до выгрузной горловины, м
- при выгрузке конвейером
- при выгрузке в автотранспорт

0,8
3,5
Диаметр, м 2,2 2,2 3 4,5 5 5
Материал бункера Лист стальной толщиной 1,2 мм
Масса хранимого зерна (вместимость) с объемной массой γ=750г/л, не более, т 5 12 22 45 75 97
Срок службы, лет 10
ТУ 4735-003-24077705-2015
Гарантия 24 месяца
комплекс
  • комплекс
  • комплекс

Преимущества бункеров БЗК:

  • Полная механизация процессов загрузки и выгрузки зерна.
  • Отвечают за слаженность работы всего зернокомплекса.
  • Удобны в монтаже и эксплуатации.
  • Обеспечивают санитарное хранение зерна.
  • Исключают потери зерна (грызуны, птицы).
  • Более низкая стоимость по сравнению с импортными аналогами.
